卸船机干雾抑尘治理方案

卸船机干雾抑尘治理背景

抓斗卸船机是用来将大量固态货物从船舱运至码头上的物料输送带的大型港口机械设备。卸船的方法是先用钢丝绳控制的机械抓斗掘起物料，卸入受料斗，再转运至码头上面的物料输送带上。卸船机可由一个司机操作。在司机室可进行所有必要的控制和显示，驾驶室位于后桥架下，能完全观测整个操作过程。

卸船机起尘原因及起尘点分析

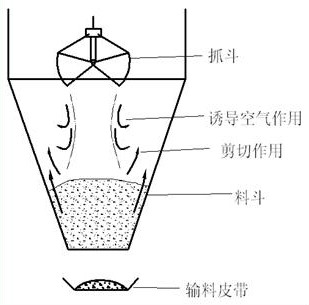

1)料斗处

当物料落至料仓内时，物料势能转化为动能，并在下落过程中挤压周围空气，产生诱导气流；物料在下落到篦子及池底平面时发生反弹，扬起粉尘，在诱导气流的作用下，加剧粉尘扬起，向卸料池周围飞散。当物料从落料口落向车内时，物料势能转化为动能，并在下落过程中挤压周围空气，产生诱导气流。

 2)皮带受料处

物料经溜槽落在皮带上，物料在运动过程中产生气流，在溜槽内形成负压区，小颗粒物料在气流的作用下扬起产生粉尘，粉尘在物料的运动气流下扩散到皮带受料点内。物料落到皮带上时与发生碰撞产生强气流，小颗粒物料在气流的作用下扬起产生粉尘。

卸船机干雾抑尘治理方案设计

抓斗式卸船机的微米级干雾抑尘系统由水箱、多级过滤恒压供水站、空气压缩机、储气罐、微米级干雾抑尘主机、干雾箱控制器、喷雾箱、雾化管道、集中控制系统、配电箱等组成。 喷雾箱安装在两侧挡风墙上面，当系统接受到抓斗来料的信号后，干雾箱控制器打开喷雾箱，喷雾箱向受料斗内喷洒微米级干雾，形成浓厚雾池，抓斗卸料产生的扬尘被包围在浓雾中，与雾滴颗粒碰撞、凝降。当抓斗完成卸料，离开受料斗后，干雾箱控制器关闭喷雾箱，停止喷雾。

水箱容量根据现场情况来定，一般从4立方-10立方，可以采用连续供水或者定时定点供水。多级过滤恒压供水站将水箱内的供水多级过滤后，通过水泵加压，保证压力恒定，输送至干雾主机内。空气压缩机产生压缩空气，经过储气罐缓冲，输送至干雾主机内。干雾主机对供水和供气进行检测调节，按照设定的压力和流量输送至各个干雾箱。

集中控制系统通常集成在干雾主机内，预先设定的PLC程序可以根据远程指令，自动启动整个系统，接受抓斗的运行信号，实现自动喷雾。集中控制系统预留有通讯接口，可将干雾抑尘系统的运行状态、压力参数、故障信息等远传给卸船机的控制中心。
